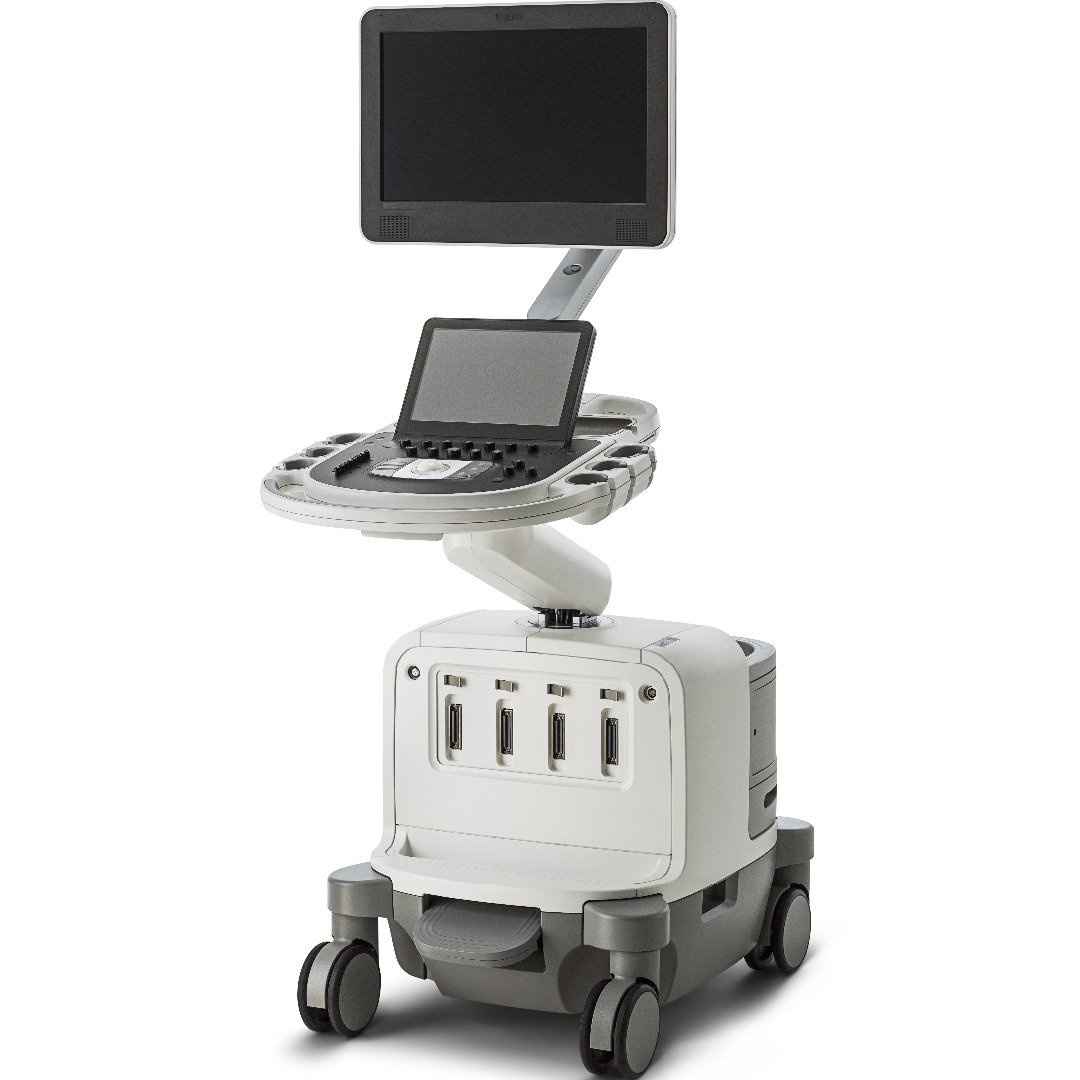

Ультразвуковая система
Philips EPIQ 5

Данная платформа является наиболее мощной из всех, когда-либо применявшихся в ультразвуковой диагностике — это относится ко всем аспектам получения и обработки изображений, благодаря чему эта область диагностики выходит на новый, более совершенный уровень своего развития.

Расширение возможностей

Точная диагностика даже в самых сложных случаях

Система EPIQ 5 открывает новые перспективы для высококлассных ультразвуковых исследований, обеспечивая высочайший уровень производительности, который позволяет решать наиболее сложные клинические задачи

Наиболее мощная платформа из когда-либо использовавшихся для ультразвуковой диагностики

Эта платформа охватывает все аспекты сбора эхографических данных и их обработки, позволяя по-настоящему ощутить новые возможности системы.

Архитектура Philips nSIGHT — полностью новый подход к визуализации

Фирменная архитектура nSIGHT — совершенно новый подход к формированию ультразвуковых изображений, не требующий принятия каких-либо компромиссных решений. В отличие от традиционных систем, в которых изображение формируется линия за линией, технология nSIGHT создает изображения с оптимальным разрешением уже на уровне пикселов.

Уникальная архитектура

Фирменная архитектура nSIGHT — это использование нового прецизионного формирователя луча и мощной системы параллельной обработки большого объема данных. Эта уникальная архитектура позволяет регистрировать огромный объем ультразвуковых данных, а затем создавать оптимально сфокусированные лучи, обеспечивающие высочайшее разрешение в каждой точке изображения — и все это в режиме реального времени.

Технически сложные исследования — теперь без проблем

При выполнении технически сложных исследований архитектура nSIGHT еще больше расширяет возможности технологии PureWave. Технология PureWave стала самым большим прорывом в создании пьезоэлектрических датчиков за последние 40 лет. Чистые, однородные кристаллы PureWave на 85% эффективнее обычных пьезоэлектрических материалов и благодаря этому обладают уникальными рабочими характеристиками. Эта технология обеспечивает повышенную глубину проникновения при исследовании технически сложных пациентов с плохим ультразвуковым окном и позволяет достичь превосходного пространственного разрешения.

Кристаллы PureWave обладают почти идеальной однородностью, благодаря чему обеспечивается широкий диапазон датчиков и в два раза большая их эффективность по сравнению с датчиками на основе традиционных керамических материалов. Это обеспечивает превосходное качество визуализации, в том числе на доплеровских режимах.

PureWave — это усовершенствованная технология, позволяющая проводить технически сложные исследования самых разных органов:

• Датчик PureWave C5–1 и новый датчик PureWave C9–2 для технически сложных абдоминальных и акушерских исследований.
• Датчик PureWave S5–1 для технически сложных кардиологических и транскраниальных исследований.
• Датчик PureWave C10–3V для технически сложных гинекологических и акушерских исследований на ранних сроках беременности.

Получение более точной информации о жесткости ткани с помощью эластографии

Система EPIQ 5 поддерживает компресионную эластографию, так и эластографию боковой волны. Эластография как режим измерения степени устойчивости ткани к деформации отличается высокой чувствительностью и не требует приложения внешних нагрузок — по этой причине его можно использовать для оценки жесткости тканей в широком спектре приложений. Во втором режиме эластографии, основанном на анализе скорости распространения боковой волны, используются уникальные схемы импульсного воздействия, позволяющие измерять скорость распространения боковой волны через различные ткани. Этот метод позволяет получать абсолютные значения жесткости ткани и эта информация является особенно полезной при оценке такого состояния, как фиброз печени.

Доступ к мультимодальным изображениям

Оператор может просмотреть мультимодальные DICOM-изображения, полученные методами КТ, ЯМ, МРТ, маммографии и ультразвуковой диагностики. Результаты текущего и прошлых исследований можно сравнивать без дополнительной рабочей станции — более того, просмотр мультимодальных изображений возможен даже при выводе текущего изображения на экран в реальном времени.

Интегрированные средства объединения данных

Быстрое и эффективное объединение изображений

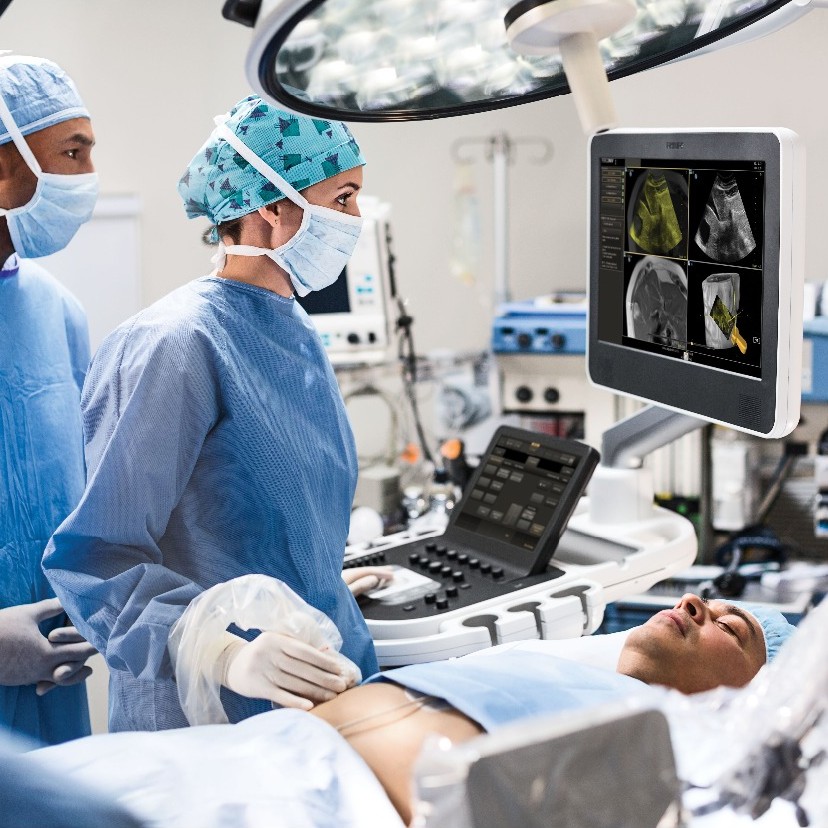

Новые, полностью интегрированные средства объединения текущего ультразвукового изображения с изображениями КТ, МРТ и ПЭТ позволяют повысить надежность.

Объединение изображений разного типа непосредственно на ультразвуковой системе открывает новые возможности для диагностики, позволяющие быстрее принимать решения и способствующие, таким образом, раннему лечению заболеваний.

Передовые средства навигации иглы

Средства навигации пункционной иглы помогают при проведении таких сложных вмешательств, как биопсия малых и трудновизуализируемых образований, которые располагаются вблизи жизненно важных органов и структур. Подобные процедуры теперь можно выполнять быстрее и с меньшим количеством повторных исследований

Новое устройство отслеживания иглы и расширенный набор средств для визуализации кончика иглы обеспечивают совместимость с широким спектром принадлежностей для биопсии и абляции, предназначенных для проведения процедур самой разной сложности.

Возможности для объединения изображений и навигации расширяются за счет использования семейства датчиков для разных областей применения, включая датчики PureWave C5–1, а также C9–2 (для брюшной полости), L12–5 (для молочных желез и поверхностно расположенных малых органов) и C10–4ec (для предстательной железы).

Исследования с контрастированием — революционные преобразования

Ультразвуковое исследование с контрастированием теперь можно без труда использовать почти в любой области применения ультразвуковой диагностики. Система EPIQ 5 оптимизирует проведение таких исследований и позволяет добиваться отличных результатов при использовании разных веществ и в самых разнообразных исследованиях. Архитектура nSIGHT обеспечивает повышенную чувствительность, что позволяет снизить концентрацию пузырьков и при этом добиться превосходного разрешения по времени во время наиболее критичных фаз накопления и вымывания. Компания Philips, единственная среди ведущих производителей ультразвукового оборудования, предлагает первую в мире систему для 3D-визуализации с контрастированием в реальном времени, которую можно использовать для общих ультразвуковых исследований и динамической клинической оценки.

Преобразование работы пользователей

EPIQ 5 полностью изменяет методы работы операторов при проведении исследований.

Простота использования, оптимальный рабочий процесс, эргономичность, портативность — мы полностью изменили то, как Вы взаимодействуете с ультразвуковой системой, сохранив при этом интуитивную понятность управления.

Более 80% специалистов по ультразвуковой диагностики испытывают боли, связанные с их профессиональной деятельностью, причем 20% вынуждены уйти из профессии из-за профессиональных заболеваний1. В системе EPIQ 5 используется новый планшетоподобный интерфейс, существенно снижающий количество нажатий кнопок на величину от 40 до 80%, а общее количество действий на 15%*.

Усовершенствованный рабочий процесс

Дизайн этой платформы требует лишь минимального обучения пользователей, после которого они могут проводить исследования. Результативность работы на всех этапах повышается за счет использования таких автоматизированных средств, как функция Real Time iSCAN (AutoSCAN), которая автоматически оптимизирует общее усиление и усиление по глубине, обеспечивая оптимальное качество изображений в режимах 2D, 3D и 4D.

Тишина как в библиотеке

При работе системы EPIQ 5 ее почти не слышно. Как показали результаты испытаний, уровень шума этой системы составляет 37—41 дБ, что соответствует условиям библиотеки.

Удобство сканирования

Множество возможностей поворота как пульта управления, так и ЖК-монитора с диагональю 54,6 cм и углом разворота 720° обеспечивают эргономичные условия работы и удобство сидя и стоя.

Привлекательная мобильность

Масса системы EPIQ 5 всего 104,3 кг — это самая легкая система в своем классе и она на 40% легче самой тяжелой системы премиального класса других производителей. Систему EPIQ 5 легко перемещать как по ковровому, так и по плиточному покрытию. Монитор можно сложить, чтобы уменьшить высоту системы во время транспортировки, а встроенные держатели кабелей и корзина для принадлежностей идеально сконструированы для проведения исследований в любом месте больницы. Работа оптимизируется также за счет использования беспроводной связи по протоколу DICOM.

Эффективность как отличительная черта

Встроенные средства повышения эффективности работы нацелены на повышение пропускной способностии стандартизации исследований.

SmartExam

Технология SmartExam сокращает время исследования на 30—50%, а количество нажатий клавиш на 300 за одно исследование — тем самым достигается существенно более высокий уровень стандартизации и независимости от пользователя. Быстрая и удобная настройка, единообразные и точные аннотации, автоматическое переключение режимов и предупреждения о пропущенных проекциях рационализируют выполнение исследований. Эта технология дает возможность освободить больше времени для работы с пациентами, повысить уверенность в правильности выполнения исследования, избежать чрезмерной заботы о технической стороне, сократить количество рутинных действий и физическую нагрузку, а также улучшить соблюдение графика и эффективность работы отделения.

Функция Auto Doppler для исследования сосудов

Функция Auto Doppler сокращает количество этапов в трудоемких задачах позиционирования окна цветного изображения и размещения контрольного объема с десяти до трех и уменьшает количество повторных нажатий на кнопки в среднем на 67,9%.

Доступ к “сырым данным”

Доступ к ранее сохранённым “сырым данным” позволяет проводить их дальнейшую постобработку.

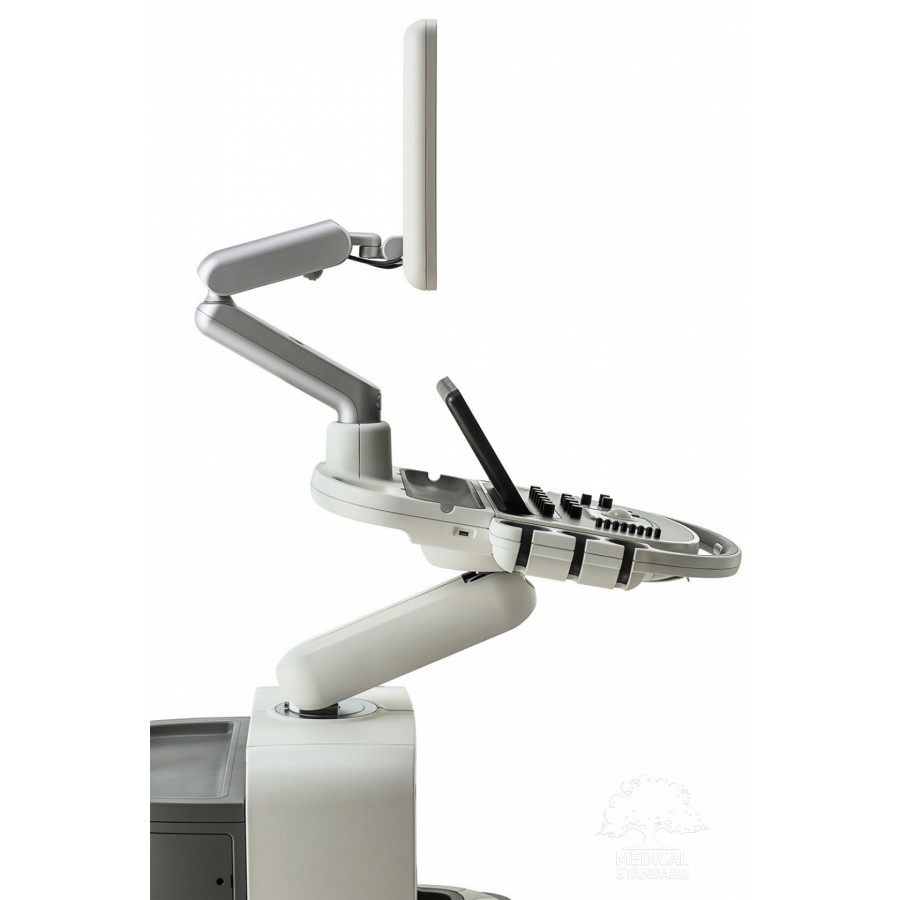

Система EPIQ 5 оснащена монитором на шарнирном кронштейне и панелью управления с широкими возможностями регулировки. Перевод системы EPIQ 5 в спящий режим, перемещение и загрузка в течение секунд. А широкий экран с диагональю 54,6 см облегчает просмотр изображений практически в любой обстановке.

Мастер настройки

Мастер настройки позволяет без труда настроить параметры системы, установить пользовательские конфигурации и быстро приступить к работе.

Интеллектуальные средства: от изображений к решению задачи

Уникальная разработка компании Philips — технология Anatomical Intelligence Ultrasound (AIUS) превращает ультразвуковой аппарат в активную адаптирующуюся систему.

Технология AIUS — ключевой компонент системы EPIQ 5

Ключевым компонентом мощной архитектуры EPIQ 5 является уникальная разработка компании Philips — технология Anatomical Intelligence Ultrasound (AIUS), превращающая ультразвуковой аппарат в активную адаптирующуюся систему.

Q-App — количественный анализ изображений

Система EPIQ 5 оснащена набором передовых программных модулей Q-Apps для количественного анализа ультразвуковых изображений

Автоматизация

Функция автоматизированного количественного анализа 2D-изображений (a2DQA.I.) с технологией ZeroClick для проведения исследований сердца у детей и взрослых

Функция a2DQA.I. с технологией ZeroClick идеально подойдет для любого кабинета ультразвуковой диагностики — в ней используются технология AIUS для автоматического анализа области интереса и модули Q-App для быстрого и надежного расчета фракции выброса и объемов в режиме 2D. Функцию автоматизированного расчета фракции выброса можно использовать непосредственно во время исследования, поэтому она подойдет для любого протокола ЭхоКГ.

Функция автоматизированного количественного анализа механики сердца (aCMQA.I.) с технологиейZeroClick для проведения ЭхоКГ у взрослых

Технология ZeroClick, реализованная в функции aCMQA.I., использует данные о спекл-шуме для двумерного расчета продольной деформации. Также рассчитывается фракция выброса, для чего используется модуль Auto-ROI, входящий в пакет aCMQA.I. Q-App.

Функция Vascular Plaque Quantification (VPQ)

Функция Philips Vascular Plaque Quantification использует неинвазивную трехмерную технологию для автоматической визуализации и количественной оценки всего объема бляшек в сонной артерии, процента сужения сосуда, а также других параметров, характеризующих состав бляшек. Эти измерения имеют важное значение в определении риска развития инсульта и сердечно-сосудистых заболеваний.
